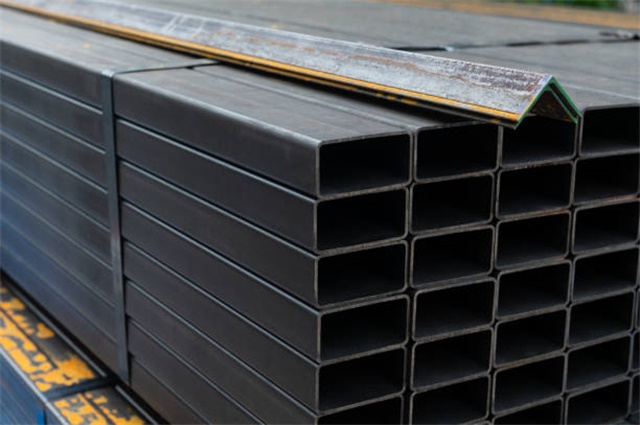

16MN矩形管全面解析

　　16MN矩形管是一種低合金高強度結構鋼矩形管，因其良好的力學性能、焊接性和經濟性，廣泛應用于建筑、橋梁、機械制造、車輛工程等領域。以下從材料特性、應用場景、生產工藝、選型要點及質量檢測等方面進行詳細說明。

　　一、16MN矩形管材料特性

　　化學成分與力學性能

　　屈服強度：≥345MPa(與Q345B相當)

　　抗拉強度：470-630MPa

　　延伸率：≥21%

　　低溫沖擊韌性(-20℃)：≥34J

　　碳(C)：0.12-0.20%

　　錳(Mn)：1.20-1.60%

　　硅(Si)：0.20-0.55%

　　磷(P)、硫(S)：≤0.035%

　　化學成分(GB/T 1591-2018)：

　　力學性能：

　　優勢特點

　　高強度：比普通碳鋼(如Q235)強度高30%-50%，可減少用材量。

　　良好焊接性：碳當量(Ceq)≈0.38%，焊接時冷裂紋傾向較低。

　　低溫韌性：適用于寒冷地區(如東北、西北)的結構件。

　　經濟性：價格比不銹鋼低30%-50%，性價比高。

　　二、16MN矩形管應用場景

　　建筑與橋梁

　　鋼結構框架：如廠房、體育館的梁柱。

　　橋梁桁架：承受大跨度載荷，需高強度材料。

　　機械制造

　　液壓支架：煤礦開采設備，需高強度和抗沖擊性。

　　起重機臂架：承受動態載荷，需良好韌性。

　　車輛工程

　　貨車車架：減輕自重，提高載重能力。

　　工程機械底盤：如挖掘機、裝載機的結構件。

　　其他領域

　　電力塔架：輸電線路支撐結構。

　　海洋平臺：需耐腐蝕和高強度的支撐件。

　　三、16MN矩形管生產工藝

　　主要工藝流程

　　原料準備：熱軋鋼帶(厚度2.0-16mm)。

　　成型：通過輥彎或冷彎成型機將鋼帶卷成矩形截面。

　　高頻焊接：利用高頻電流使管坯邊緣熔化，擠壓成型。

　　熱處理：正火或控軋處理，細化晶粒，提高韌性。

　　矯直與切割：消除焊接應力，按需求長度切割。

　　關鍵工藝參數

　　焊接速度：10-30m/min(高頻焊接)。

　　擠壓壓力：5-15MPa(確保焊縫密實)。

　　熱處理溫度：正火880-920℃，空冷。

　　四、16MN矩形管選型要點

　　尺寸規格

　　50×30×2.0、80×40×2.5、100×50×3.0、150×100×4.0等。

　　常用規格(外徑×壁厚，mm)：

　　長度：通常6-12m，可定制。

　　強度等級

　　根據設計載荷選擇屈服強度≥345MPa的16MN鋼。

　　對動態載荷(如起重機)需考慮疲勞強度。

　　表面處理

　　裸管：適用于室內干燥環境。

　　防腐涂層：如環氧樹脂、聚氨酯涂層，適用于戶外或潮濕環境。

　　鍍鋅處理：熱鍍鋅或冷鍍鋅，耐腐蝕性提高5-10倍。

　　質量認證

　　要求供應商提供材質證明書(含化學成分、力學性能)。

　　符合GB/T 3094-2012或ASTM A500標準。

　　五、16MN矩形管質量檢測

　　外觀檢查

　　焊縫缺陷：無裂紋、氣孔、夾渣。

　　表面平整度：允許偏差≤1mm/m。

　　尺寸檢測

　　外徑偏差：±0.5%(按GB/T 3094)。

　　壁厚偏差：±10%(高頻焊管)。

　　力學性能測試

　　拉伸試驗：屈服強度≥345MPa，抗拉強度470-630MPa。

　　彎曲試驗：180°彎曲后無裂紋。

　　沖擊試驗(-20℃)：≥34J(V型缺口)。

　　無損檢測

　　超聲波探傷：檢測焊縫內部缺陷。

　　磁粉探傷：檢測表面裂紋。

　　六、供應商推薦與價格參考

　　國內供應商

　　天津友發鋼管集團：國內最大焊管生產商，16MN矩形管規格齊全。

　　邯鄲正大制管：高頻焊管專家，產品質量穩定。

　　江蘇國強鍍鋅實業：提供鍍鋅16MN矩形管，耐腐蝕性強。

　　價格參考(2023年市場價)

　　裸管：5000-6000元/噸(按規格浮動)。

　　鍍鋅管：6500-7500元/噸。

　　七、常見問題與解決方案

　　八、總結與推薦

　　核心結論：

　　16Mn矩形管是一種高性價比的低合金高強度結構管，適用于需要高強度、良好韌性和經濟性的場景。

　　選型時需重點關注尺寸精度、力學性能和防腐處理。

　　推薦方案：

　　普通建筑結構：選擇GB/T 3094標準的16Mn矩形管，裸管即可滿足需求。

　　戶外或潮濕環境：選擇熱鍍鋅16Mn矩形管，鍍鋅層厚度≥60μm。

　　高載荷或動態場景：選擇正火處理的16Mn矩形管，確保沖擊韌性≥34J(-20℃)。

　　風險提示：

　　避免混淆16Mn與Q235：Q235強度較低，無法替代16Mn用于高載荷場景。

　　嚴格驗收質量證明書：確?；瘜W成分和力學性能符合標準。

　　通過合理選材、嚴格質檢和規范施工，16Mn矩形管可顯著提升工程結構的可靠性和經濟性。
